7.観測点の定義｜PTMT操作マニュアル
観測点について
観測点とは計算結果を抽出するためのポイントです。例えばエンジン周辺で他の部品と干渉しそうな部位がある場合、その位置に観測点を定義することで、その位置での変位を評価することができます。観測点はいくつでも定義できます。変位量が気になるところは、とりあえず観測点を定義しておきましょう。
観測点の定義方法
PTMT操作メニュー / モデル作成 / 観測点
観測点を定義すると、解析モデル上では水色の球体で表示されます。

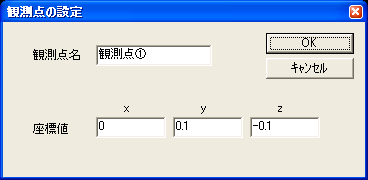

各入力項目の説明
観測点名
観測点を識別する名前です。任意の名前を設定してださい。日本語でも入力することができます。
座標値
観測点の位置をグローバル座標基準で入力してください。単位は[m]です。
観測点の編集・削除方法
観測点の選択
PTMT操作メニュー / モデル編集 / 観測点
→解析モデル上の観測点のアイコンをクリック
選択されると赤色に変わります。ここまでは、編集する時も削除する時も同様の手順になります。
編集方法
PTMT操作メニュー / モデル編集 / 観測点 / 編集
編集したい観測点が選択された状態でPTMT操作メニューで編集をクリックします。観測点を作成する時のダイアログが現れますので値を編集して”OK”で編集完了です。
削除方法
PTMT操作メニュー / モデル編集 / 観測点 / 削除
削除したい観測点が選択された状態でPTMT操作メニューで削除をクリックします。画面から観測点のアイコンが消えて、削除されたことが確認できます。
