2.基本操作|PTMT操作マニュアル

PTMT操作メニュー

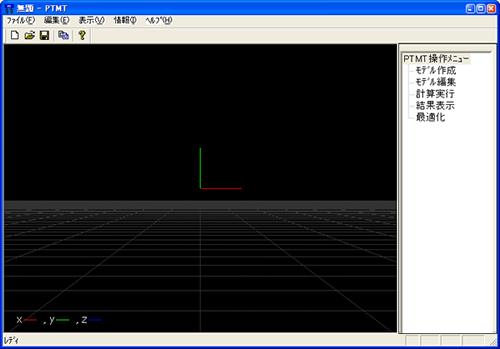

 PTMTを起動すると以下のような画面になります。PTMTではほとんどの操作を画面右側の”PTMT操作メニュー”により行います。このメニューは階層化されており、メニュー内の項目をクリックすると、さらに下の階層が表示されます。

 PTMT操作メニューの操作をこのマニュアルで記述する場合、以下のように表現することとします。

PTMT操作メニュー / モデル作成 / 質量要素

 上記の例は質量要素を作成する時の操作になります。この時のPTMT操作メニューは以下の図のようなイメージになります。

モデルの移動・回転・スケール変更操作

操作はマウスとキーの同時操作で行ないます。

  • 移動         Ctrl + マウス右ボタンドラッグ
  • 回転         Ctrl + マウス左ボタンドラッグ
  • スケール変更   Shift + マウス左ボタンドラッグ

解析モデル要素のアイコン

 sample.ptmtを例に解析モデルで使用するアイコンの説明をします。下図のようにPTMTでは解析モデルの各要素を単純な形状をしたワイヤーフレームで表示します。モデル編集の際は各要素をマウスでクリックすることで選択することができます(質量要素は選択することができません)。選択状態になると赤色に変わります。選択状態のものをもう一度クリックすると、非選択状態に戻すことができます。
