7.境界条件の設定｜FEM構造解析基礎
境界条件とは
境界条件とは読んで字の如く、”境界に設定する条件”のことを言います。構造解析の場合、境界条件には拘束条件と荷重条件の2種類があります。拘束条件は解析対象構造物に対して、どの部位をどのように固定するか、あるいはどのくらい強制的な変位を与えるか、などの条件のことを言い、荷重条件はどの部位にどのような方向でどのくらい力を加えるかなどの条件を言います。

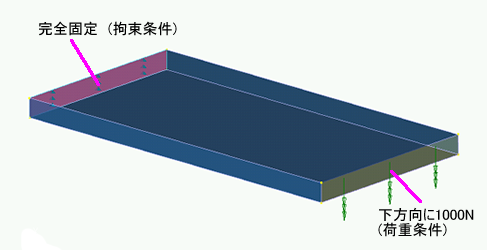

例えば下図のような単純な片持ち梁の場合、端部を完全に固定して、もう一方の端部に荷重を与えています。このような条件設定を境界条件と呼びます。
境界条件は現実の構造物の負荷状態をしっかりFEMで再現させるために非常に重要な設定項目です。これをどのように設定するか？について各社共に多くの実験を重ねてそのノウハウを蓄積しています。 この辺の話は長くなるので別な機会に書くとします。ここでは境界条件とはどういうものかについて理解していただければOKです。
