構造解析例-スパナモデルの応力解析｜XFEM
1.解析モデル
ここで説明するサンプルは付属のsampleフォルダにありますので確認してみてください。
| メッシュファイル | SUPANA.VOR |
| XFEMファイル | 構造解析サンプル.xfem |
このモデルは有名な戸川隼人著”マイコンによる有限要素解析”で用いられてるスパナモデルです。

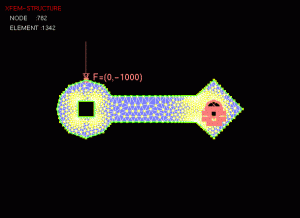

○境界条件
- 拘束：右側の8角形の穴を全拘束
- 荷重：左側の丸いハンドル部？の上の頂点に下方向1000
○材料特性
- 材料特性ライブラリ名：STEEL_mmNS
○板厚特性
- t=20mm
2.計算結果

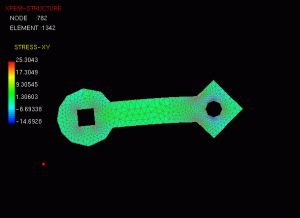

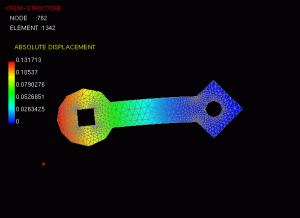

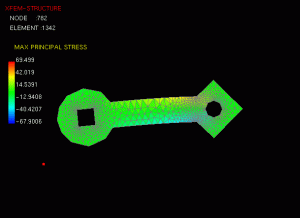

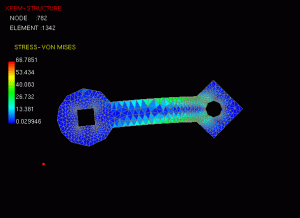

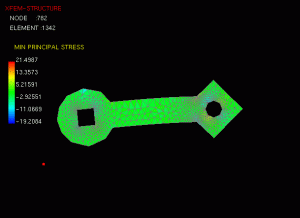

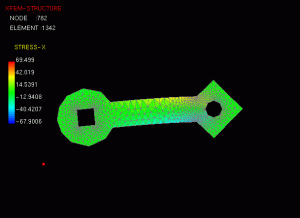

解析結果は以下のようにグラフィカルに表示されます。
 |
 |
 |
 |
 |
 |
 |
