流体解析例-翼周り流れ｜XFEM
ここで説明するサンプルは付属のsampleフォルダにありますので確認してみてください。
1.解析モデル
| メッシュファイル |
yoku.vor |
| XFEMファイル |
流体解析サンプル.xfem |

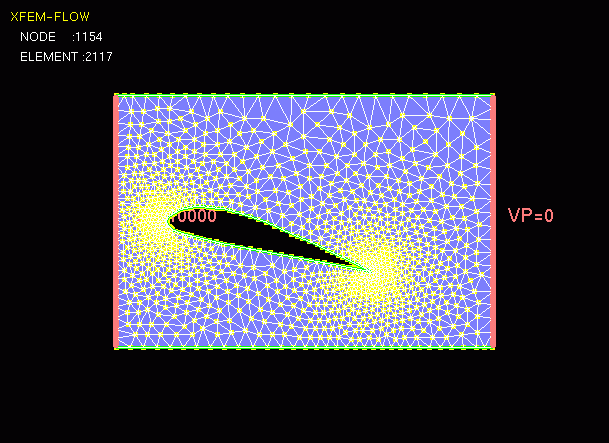

○境界条件
- 左側境界：速度-10000
- 右側境界：速度ポテンシャル0
○要素特性
2.計算結果
計算結果は以下のようにグラフィカルに表示されます。また、モデル上をクリックすると、クリックした位置での計算値がデータ参照部に表示されます。

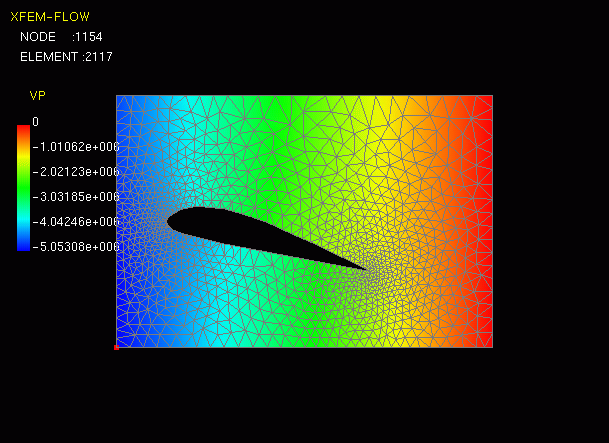

速度ポテンシャル
 |

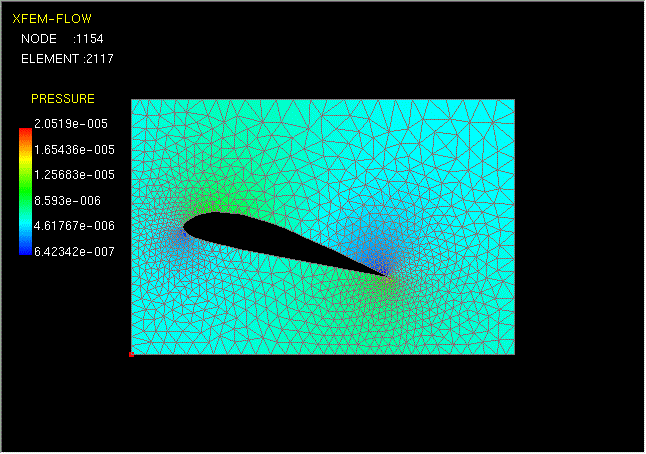

圧力
 |

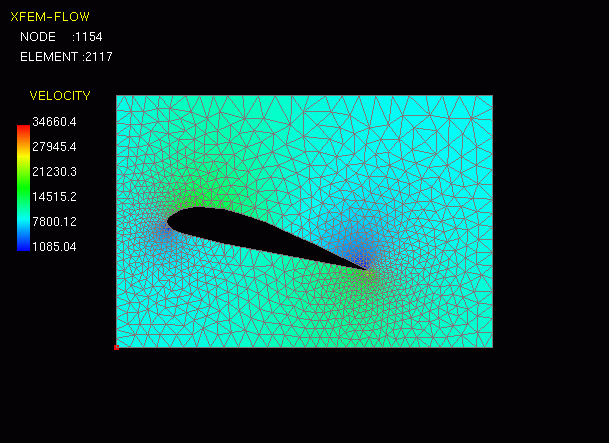

速度
 |

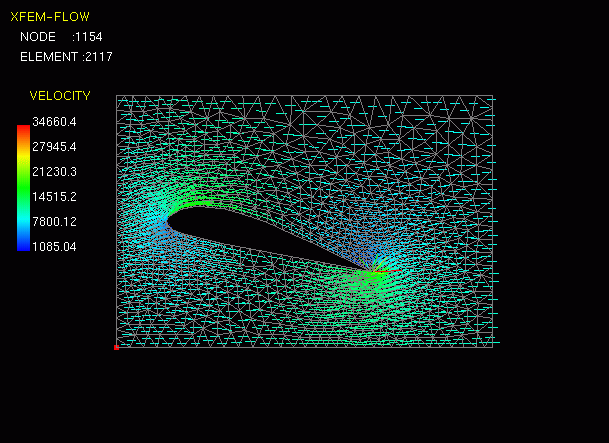

速度ベクトル
 |
