5.伝熱解析｜XFEM操作マニュアル
XFEMの基本的な使い方に関しては基本操作を参照してください。ここでは伝熱解析固有の説明をします。
伝熱解析概要
XFEM-伝熱解析では、設定した境界条件のもとで2次元部材の音圧分布を計算します。
支配方程式
λ：熱伝導率、T：温度、Q：発熱量
[目次に戻る]
境界条件
XFEM-伝熱解析では以下の境界条件が利用できます。
| 境界条件 | シンボル |
| 境界の温度 | T |
| 境界の熱流速 | q |
| 境界外部への熱伝達 | TC,Alpha |
その他、境界条件ではないですが、部材内部の発熱を考慮できます。
境界の温度
- 境界の温度Tを設定します。
境界の熱流速
- 境界の熱流速qを設定します。外向きが+ですので内部へ流入する場合は-の値を入力します。
境界外部への熱伝達
- 境界に外部温度(Tc)、熱伝達係数(Alpha)を設定します。
[目次に戻る]

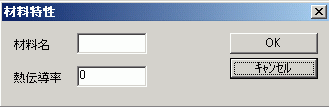

材料特性
材料特性は次の2項目を入力します。
- 材料名
- 熱伝導率
[目次に戻る]

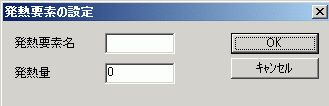

発熱要素
発熱要素は次の2項目を入力します。
- 発熱要素名
- 発熱量
[目次に戻る]
結果の参照
計算後、参照できる値は温度分布のみです。
